এমভি ভূগর্ভস্থ পাওয়ার ক্যাবলস আউটডোর শক্তি BS 7835 - 6.35/11kV SWA

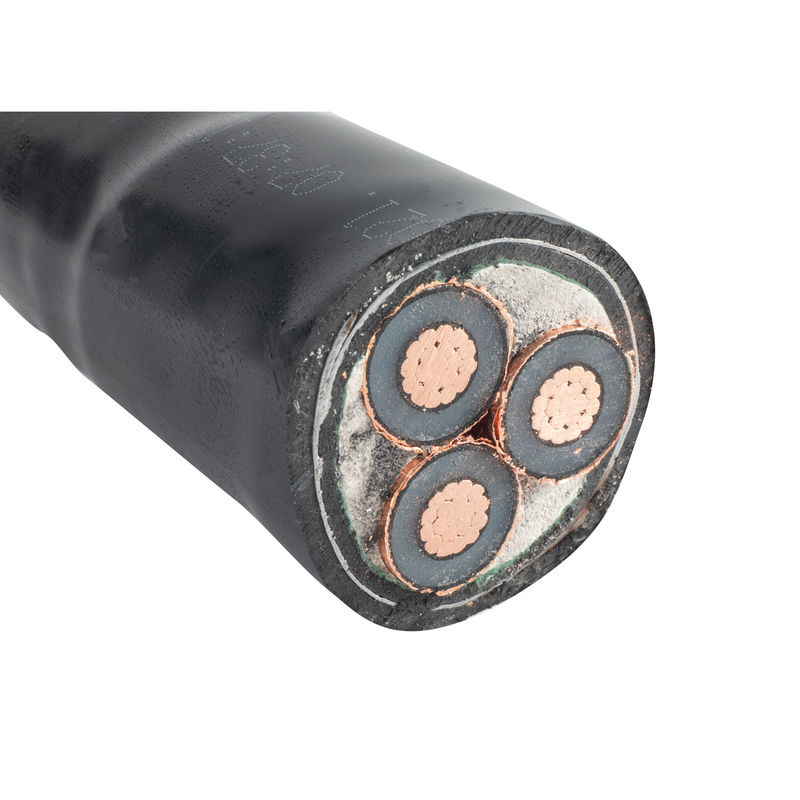

এক্সএলপিই ইনসুলেশন সহ বর্মযুক্ত 3-কোর ক্যাবল। নামমাত্র ভোল্টেজ 6.35/11 কেভি
স্ট্যান্ডার্ড
জাতীয়ঃ BS 7835
বর্ণনা
তামার কন্ডাক্টরযুক্ত বৈদ্যুতিক তার, অর্ধপরিবাহী কন্ডাক্টর স্ক্রিন, এক্সএলপিই বিচ্ছিন্নতা, অর্ধপরিবাহী বিচ্ছিন্নতা স্ক্রিন, প্রতিটি কোর জন্য তামার ধাতব স্ক্রিন, এলএসএফ বিছানা,গ্যালভানাইজড স্টিলের তারের রক্ষণাবেক্ষণ (এসডাব্লুএ), এলএসএফ বাইরের গহ্বর
প্রয়োগ
শক্তি নেটওয়ার্কগুলিতে ইনস্টলেশনের জন্য উপযুক্ত যেখানে নিরাপত্তা কারণে কম ধোঁয়া এবং হ্যালোজেন মুক্ত তারের নির্দিষ্ট করা হয়। তারের ভূগর্ভস্থ, নল বা বায়ুতে ইনস্টলেশনের জন্য উপযুক্ত
দ্রষ্টব্যঃ এই ক্যাবলটি আইইসি ৬০৫০২-২ অনুসারে ৬/১০ কেভি নামমাত্র ভোল্টেজের জন্য উপযুক্ত।
ক্যাবল তথ্য
| আকার ((মিমি2) |
আইসোলেশন বেধ ((মিমি) |
App. সামগ্রিক Dia. ((মিমি) |
App. ওজন ((kg/km) ((Cu) |
| ৩x৩৫ |
3.4 |
51.5 |
4658 |
| ৩x৫০ |
3.4 |
54.2 |
5355 |
| ৩x৭০ |
3.4 |
58.3 |
6311 |
| ৩x৯৫ |
3.4 |
62.4 |
7415 |
| ৩x১২০ |
3.4 |
65.9 |
8479 |
| 3x150 |
3.4 |
69.1 |
9678 |
| ৩x১৮৫ |
3.4 |
73.0 |
11093 |
| ৩x২৪০ |
3.4 |
80.1 |
14191 |
| ৩x৩০০ |
3.4 |
85.5 |
16457 |
| ৩x৪০০ |
3.4 |
93.2 |
20188 |
দ্রষ্টব্যঃ একক-কোর বর্মযুক্ত তারগুলি শুধুমাত্র ডিসি সিস্টেমের জন্য ব্যবহৃত হয়। যদি এসি সিস্টেমের জন্য ব্যবহৃত হয়,চৌম্বকীয় বিচ্ছিন্নতা ব্যবহার করা উচিত যে অ চৌম্বকীয় উপকরণ থেকে ইস্পাত armour তারের প্রয়োগ করা উচিত.
3অপারেটিং বৈশিষ্ট্য
- নামমাত্র শক্তি-ফ্রিপ্যুয়েন্সি ভোল্টেজ U0/U: 6.35/11কেভি।
- কন্ডাক্টরের সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রাঃ90oC.
- কন্ডাক্টরের সর্বাধিক শর্ট সার্কিট তাপমাত্রা 250 ডিগ্রি সেলসিয়াস অতিক্রম করবে না (5 সেকেন্ডের সর্বোচ্চ সময়কাল)
- ইনস্টলেশনের অধীনে পরিবেষ্টিত তাপমাত্রা 0oC এর নিচে হওয়া উচিত নয়।
- একক কোর ক্যাবলের নমন ব্যাসার্ধ ক্যাবলের ব্যাসার্ধের ২০ গুণ কম হওয়া উচিত নয়।
মাল্টি-কোর ক্যাবলের বাঁক ব্যাসার্ধ ক্যাবলের ব্যাসের ১৫ গুণ কম হওয়া উচিত নয়।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
'এমভি আন্ডারগ্রাউন্ড পাওয়ার ক্যাবলস আউটডোর এনার্জি বিএস৭৮৩৫-৬।35/11 কেভি এসডাব্লুএ" বাইরের ব্যবহারের জন্য ডিজাইন করা এবং ব্রিটিশ স্ট্যান্ডার্ড বিএস 7835 মেনে চলার জন্য মাঝারি ভোল্টেজ (এমভি) ভূগর্ভস্থ পাওয়ার তারগুলিকে বোঝায়এই ক্যাবলগুলির ভোল্টেজ রেটিং ৬.৩৫/১১ কিলোভোল্ট এবং স্টিল ওয়্যার আর্মার (এসডব্লিউএ) নির্মাণ রয়েছে।
এখানে মূল উপাদান এবং বৈশিষ্ট্যগুলির একটি ভাঙ্গন রয়েছেঃ
ভোল্টেজ রেটিংঃ এই ক্যাবলগুলি 6.35/11kV এর মাঝারি ভোল্টেজ স্তরে কাজ করার জন্য ডিজাইন করা হয়েছে।এটি ইঙ্গিত দেয় যে তারা এই পরিসরের মধ্যে ভোল্টেজ স্তরের প্রয়োজন শক্তি বিতরণ অ্যাপ্লিকেশন জন্য উপযুক্ত.
ভূগর্ভস্থ ব্যবহারঃ এই তারগুলি বিশেষভাবে ভূগর্ভস্থ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। তারা সরাসরি মাটিতে কবর দেওয়ার জন্য বা নল বা খাঁচায় ব্যবহারের জন্য উপযুক্ত।
আউটডোর এনার্জিঃ ক্যাবলগুলি আউটডোর পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যেখানে তারা সূর্যের আলো, বৃষ্টি এবং তাপমাত্রার পরিবর্তনের মতো আবহাওয়ার অবস্থার মুখোমুখি হয়।তারা বহিরঙ্গন উপাদান প্রতিরোধ এবং নির্ভরযোগ্য শক্তি সংক্রমণ প্রদান করতে নির্মিত হয়.
BS7835 স্ট্যান্ডার্ডঃ BS7835 একটি ব্রিটিশ স্ট্যান্ডার্ড যা বিদ্যুৎ সরবরাহ ব্যবস্থায় ব্যবহৃত মাঝারি ভোল্টেজ তারের জন্য প্রয়োজনীয়তা নির্ধারণ করে।এই স্ট্যান্ডার্ডের সাথে সম্মতি নিশ্চিত করে যে তারগুলি নির্দিষ্ট কর্মক্ষমতা পূরণ করে, নির্মাণ এবং পরীক্ষার মানদণ্ড।
ইস্পাত তারের রক্ষাকবচ (এসডাব্লুএ): এসডাব্লুএ নির্মাণটি ইস্পাত তারের একটি স্তরকে বোঝায় যা তারের যান্ত্রিক সুরক্ষা সরবরাহ করে। রক্ষাকবচটি শারীরিক ক্ষতির বিরুদ্ধে তারের প্রতিরোধ ক্ষমতা বাড়ায়,যেমন- প্রভাবএটি রোডার্স এবং অন্যান্য বাহ্যিক বিপদের বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে।
