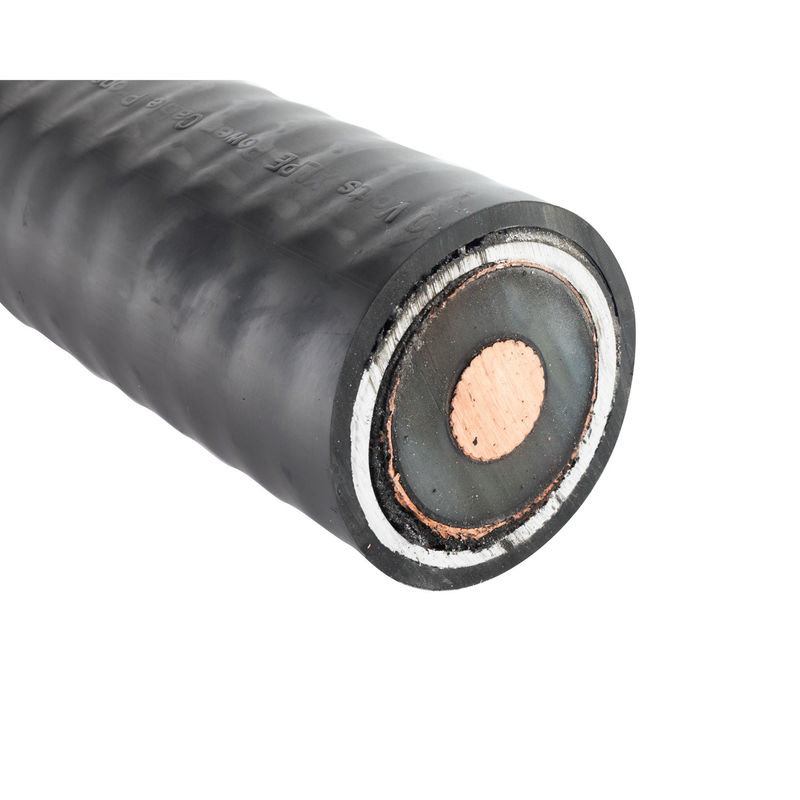

সিইউ/এক্সএলপিই/সিএএস/পিভিসি ৬৬ কেভি এক্সএলপিই বিচ্ছিন্ন ভূগর্ভস্থ পাওয়ার ক্যাবল
ভোল্টেজ গ্রেড 220kv পর্যন্ত, ক্রস-বিভাজন এলাকা 2500 স্কয়ার মিমি পর্যন্ত হতে পারে (রূপা বা অ্যালুমিনিয়াম কন্ডাক্টর) । কন্ডাক্টর দীর্ঘ সময়ের অপারেটিং তাপমাত্রা 90 ডিগ্রী হয়। শর্ট সার্কিট,কন্ডাক্টর সর্বোচ্চ তাপমাত্রা 250 ডিগ্রী বেশী হওয়া উচিত নয়.
2সংক্ষিপ্ত বিবরণঃ
একক কোর
তামা বা অ্যালুমিনিয়ামের কন্ডাক্টর
এক্সএলপিই বিচ্ছিন্নতা
অ্যালুমিনিয়াম কার্গেশন গ্লাভস
পিভিসি বা পিই গর্ত
3- বরাদ্দের শর্তাবলীঃ বিশাল উচ্চতার সাথে ভূগর্ভস্থ অবস্থানের জন্য, বাহ্যিক যান্ত্রিক শক্তি এবং মাঝারি টানার শক্তি সহ্য করতে সক্ষম
4. উত্পাদন বৈশিষ্ট্য
কন্ডাক্টর
কন্ডাক্টর ঘূর্ণি কম্প্যাক্ট stranded তামা বা অ্যালুমিনিয়াম তারের হতে হবে। প্রতিটি কন্ডাক্টর প্রতিরোধের20oC আইইসি 60228 মান অনুযায়ী হতে হবে। কন্ডাক্টরের পৃষ্ঠ পরিষ্কার এবং কোন বিদেশী কণা থেকে মুক্ত হতে হবে, যা বিচ্ছিন্নতা দূষিত করতে পারে বা উচ্চ বৈদ্যুতিক ক্ষতি হতে পারেকন্ডাক্টর স্ক্রিনে ক্ষেত্রের চাপ।
কন্ডাক্টর স্ক্রিন, আইসোলেশন এবং আইসোলেশন স্ক্রিন
কন্ডাক্টর স্ক্রিন, বিচ্ছিন্নতা এবং বিচ্ছিন্নতা স্ক্রিনের এক্সট্রুশন একক পাস, ট্রিপলএক্সট্রুশন পদ্ধতিঃ কন্ডাক্টর স্ক্রিন, এক্সএলপিই মূল বিচ্ছিন্নতা এবং বিচ্ছিন্নতা স্ক্রিন তৈরি করা হবেট্রিপল এক্সট্রুশন এবং ড্রাই হার্নিং দ্বারা।
কন্ডাক্টর স্ক্রিনটি কন্ডাক্টরের উপর লাগানো অর্ধ-পরিবাহী টেপ এবং একটিএক্সট্রুডেড সেমিকন্ডাক্টর এক্সএলপিই কম্পাউন্ডের একটি অবিচ্ছিন্ন স্তর যা পুরো পৃষ্ঠের এলাকা জুড়েকন্ডাক্টর এবং দৃঢ়ভাবে বিচ্ছিন্নতার অভ্যন্তরীণ পৃষ্ঠের সাথে আবদ্ধ।
আইসোলেশনটি এক্সএলপিই হবে এবং এক্সট্রুশন দ্বারা প্রয়োগ করা হবে এবং একটি কম্প্যাক্ট গঠন করতে ক্রস-লিঙ্ক করা হবেনির্দিষ্ট স্ট্যান্ডার্ড অনুসারে একটি অভিন্ন স্তর।সুপার ক্লিন পলিথিলিন মিশ্রণ যা ক্রস লিঙ্কিংয়ের জন্য উপযুক্ত (এক্সএলপিই) ।
আইসোলেশন স্ক্রিনটি এক্সট্রুডেড নন-স্ট্রিপযোগ্য অর্ধ-পরিবাহী থার্মোসেটেডের একটি স্তর নিয়ে গঠিত হবেযৌগিক।
ট্রিপল এক্সট্রুশনের পর, নিরোধক কোরগুলিকে গ্যাস থেকে মুক্ত করা হবে যাতে কোর থেকে বাই-পণ্যটি সরানো যায়।ক্রস লিঙ্কিং প্রক্রিয়া।
বিছানা
আইসোলেশন স্ক্রিনের উপর অর্ধ-পরিবাহী জল-ব্লকিং টেপ (ঘুমানো টেপ) লাগানো হবেআইসোলেশন স্ক্রিনিং এবং ধাতব sheath মধ্যে longitudinal জল অনুপ্রবেশ প্রতিরোধ।ইনফ্লেবল টেপটি আইসোলেশন স্ক্রিনের পুরো পৃষ্ঠকে আচ্ছাদন করবে।
ধাতব আবরণ
তরঙ্গাকরণ অ্যালুমিনিয়াম গহ্বর অর্ধপরিবাহী জল ব্লকিং টেপ উপর প্রয়োগ করা হবেপ্রয়োজনীয় র্যাডিক্যাল জলরোধীতা মেনে চলতে এবং নিরোধক কোর রক্ষা করতে হবে।
বাহ্যিক আবরণ
বাইরের গর্তটি কালো রঙের পিভিসির একটি এক্সট্রুডেড স্তর দিয়ে তৈরি করা উচিত।এটি অত্যন্ত রাসায়নিক প্রতিরোধের এবং উত্পাদন, ট্রানজিট সময় যান্ত্রিক শক্তি প্রতিরোধ করতে হবে,ইনস্টলেশন এবং অপারেশন।
বাহ্যিক পরিবাহী স্তর
ডিসি ভোল্টেজ টেস্ট করার জন্য ওভারহেডের উপর গ্রাফাইটের লেপ লাগানো হবে।
1. পণ্যগুলি মূলত আইইসি 60840 স্ট্যান্ডার্ডের সাথে সম্মতিযুক্ত, এছাড়াও OEM প্রয়োজনীয়তা এবং অন্যান্য স্ট্যান্ডার্ডগুলির মতো বিএস স্ট্যান্ডার্ড, ডিআইএন স্ট্যান্ডার্ড, এএসটিএম স্ট্যান্ডার্ড ইত্যাদি অনুযায়ী উত্পাদিত হতে পারে

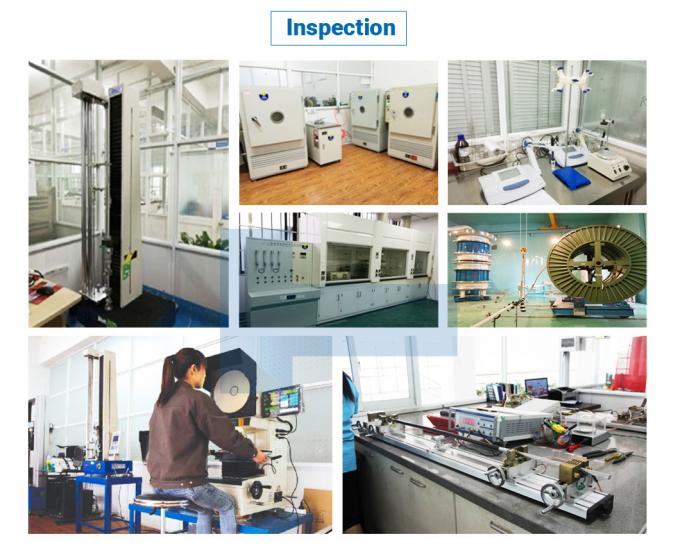

গুণমান নিশ্চিতকরণ কার্যকর গুণমান নিশ্চিতকরণ পদ্ধতি QIFAN ক্যাবলগুলির ধারাবাহিকতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং সমস্ত পণ্যের কার্যকারিতা নিশ্চিত করার জন্য অপরিহার্য।QIFAN CABLE সর্বদা গুণমান নিশ্চিতকরণের গুরুত্ব স্বীকার করেছে এবং এই প্রতিশ্রুতি কোম্পানির স্বীকৃতিতে প্রতিফলিত হয়েছেQIFAN-এ গুণমান নিশ্চিতকরণ উৎপাদন ও সরবরাহ প্রক্রিয়ার একটি অবিচ্ছেদ্য অঙ্গ এবং অর্ডার প্রবেশ এবং উৎপাদন থেকে পরীক্ষা, প্যাকেজিং এবং শিপিংয়ের মাধ্যমে সব পর্যায়ে বজায় রাখা হয়।সমস্ত গুণমান নিশ্চিতকরণ পদ্ধতি, এবং সিস্টেমগুলি নিয়মিত আন্তর্জাতিক মানদণ্ডের সাথে নিরীক্ষণ করা হয়।
এক্সএলপিই (ক্রস-লিঙ্কড পলিথিলিন) বিচ্ছিন্ন ক্যাবল এমন একটি বৈদ্যুতিক ক্যাবলকে বোঝায় যার কন্ডাক্টরগুলি এক্সএলপিই উপাদান দিয়ে বিচ্ছিন্ন।এক্সএলপিই একটি থার্মোসেটেস্ট পলিমার যা তার চমৎকার বৈদ্যুতিক বৈশিষ্ট্যগুলির জন্য পরিচিত, এটি পাওয়ার ট্রান্সমিশন এবং বিতরণ শিল্পে বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি জনপ্রিয় পছন্দ।
আইসোলেশন উপাদানঃ এক্সএলপিই একটি ধরণের পলিথিলিন যা রাসায়নিকভাবে ক্রস-লিঙ্কযুক্ত। এই ক্রস-লিঙ্কিং প্রক্রিয়াটি নিরোধকের তাপীয় এবং যান্ত্রিক বৈশিষ্ট্যগুলি উন্নত করে,এটিকে অ-ক্রস লিঙ্কযুক্ত উপকরণগুলির তুলনায় আরও শক্ত এবং দীর্ঘস্থায়ী করে তোলে.
বৈদ্যুতিক পারফরম্যান্সঃ এক্সএলপিই বিচ্ছিন্নতা উচ্চ বিদ্যুৎ বিচ্ছিন্নতা, কম বিদ্যুৎ বিচ্ছিন্নতা ক্ষতি এবং চমৎকার বিচ্ছিন্নতা প্রতিরোধের প্রস্তাব দেয়।এটি শক্তির ক্ষতি হ্রাস করার সময় দক্ষ শক্তি সংক্রমণকে অনুমতি দেয়.
তাপীয় বৈশিষ্ট্যঃ এক্সএলপিই বিচ্ছিন্নতা ঐতিহ্যগত পিভিসি (পলিভিনাইল ক্লোরাইড) বিচ্ছিন্নতার তুলনায় উচ্চতর অপারেটিং তাপমাত্রা সহ্য করতে পারে।এটি এক্সএলপিই তারগুলিকে উচ্চতর তাপমাত্রা রেটিংগুলির প্রয়োজনের জন্য উপযুক্ত করে তোলে.
পরিবেশগত প্রতিরোধ ক্ষমতাঃ এক্সএলপিই আইসোলেশন আর্দ্রতা, রাসায়নিক এবং ইউভি বিকিরণের মতো পরিবেশগত চাপের বিরুদ্ধে ভাল প্রতিরোধ ক্ষমতা সরবরাহ করে।এই XLPE তারের ইনডোর এবং আউটডোর ইনস্টলেশনের জন্য উপযুক্ত করে তোলে.
কম ধোঁয়া এবং হ্যালোজেন-মুক্ত বিকল্পগুলিঃ এক্সএলপিই তারগুলি কম ধোঁয়া এবং হ্যালোজেন-মুক্ত বৈকল্পিকগুলিতে উপলব্ধ। এই তারগুলি আগুনের ক্ষেত্রে ধোঁয়া এবং বিষাক্ত গ্যাসের মুক্তিকে হ্রাস করার জন্য ডিজাইন করা হয়েছে,সমালোচনামূলক অ্যাপ্লিকেশনে নিরাপত্তা বাড়ানো।
বিস্তৃত অ্যাপ্লিকেশনঃ এক্সএলপিই বিচ্ছিন্ন ক্যাবলগুলি বিদ্যুৎ বিতরণ নেটওয়ার্ক, শিল্প ইনস্টলেশন, বাণিজ্যিক ভবন, ভূগর্ভস্থ এবং উচ্চতর ইনস্টলেশনে ব্যাপকভাবে ব্যবহৃত হয়,পুনর্নবীকরণযোগ্য শক্তির প্রকল্পতারা নিম্ন ভোল্টেজ এবং উচ্চ ভোল্টেজ অ্যাপ্লিকেশন উভয় জন্য উপযুক্ত।
আন্তর্জাতিক মানঃ এক্সএলপিই বিচ্ছিন্ন তারগুলি বিভিন্ন আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়, যেমন আইইসি (আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন),এএসটিএম (আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড মটরিয়ালস), এবং বিএস (ব্রিটিশ স্ট্যান্ডার্ড) । এই মানগুলির সাথে সম্মতি তারের গুণমান এবং কর্মক্ষমতা নিশ্চিত করে।
