600/1000V 4X240mm2 YJV32 Armored Power Cable XLPE ক্যাবল ওয়্যার
ক্যাবল নির্বাচন
অর্ডার করা ক্যাবলের ধরনটি তার ব্যবহারের জন্য উপযুক্ত হওয়া জরুরী। ক্যাবলের পছন্দটি ইনস্টলেশন স্পেসিফিকেশন সহ বিভিন্ন কারণের উপর ভিত্তি করে হবে,প্রাসঙ্গিক স্থানীয় নিয়মাবলী এবং উপযুক্ত ক্যাবল টাইপের কর্মক্ষমতাঅতএব, ক্যাবল নির্বাচন করার জন্য একটি চূড়ান্ত গাইড প্রদান করা অসম্ভব এবং আমরা আপনাকে আপনার নির্দিষ্ট ক্যাবল চাহিদা পূরণের জন্য উপযুক্ত নকশা সম্পর্কে আমাদের বিশেষজ্ঞ পরামর্শের জন্য আমাদের সাথে যোগাযোগ করার পরামর্শ দিই।
ক্যাবল কাঠামো
কন্ডাক্টর
কন্ডাক্টরগুলি তামার বা অ্যালুমিনিয়ামের হতে হবে, বৃত্তাকার স্ট্যান্ড ((অ-সংকীর্ণ বা সংকীর্ণ) বা IEC 60228, BS EN 60228 অনুসারে ক্লাস 1 বা ক্লাস 2 এর আকারের হতে হবে। ছোট আকারের জন্য একটি কঠিন বৃত্তাকার কন্ডাক্টর,আইইসি ৬০২২৮ অনুসারে ক্লাস ১, BS EN 60228 এছাড়াও অনুরোধে সরবরাহ করা যেতে পারে।
বিচ্ছিন্নতা
এক্সএলপিই উপাদান এবং বেধ অবশ্যই আইইসি ৬০৫০২-১ বা বিএস ৫৪৬৭ অনুযায়ী হতে হবে, যা ৯০ ডিগ্রি সেলসিয়াসে অবিচ্ছিন্ন কাজ করার জন্য নির্ধারিত।
পিভিসি উপাদান এবং বেধ IEC 60502-1 বা BS 6346 অনুযায়ী হতে হবে। পিভিসি বিচ্ছিন্নতা উপাদান-পিভিসি/এ IEC 60502 অনুযায়ী বা TI1 BS EN 50363 অনুযায়ী।
এসএএসও ১৬৯৪ অনুযায়ী ৮৫ ডিগ্রি সেলসিয়াসে অবিচ্ছিন্ন অপারেশনের জন্য পিভিসি আইসোলেশনও অনুরোধে পাওয়া যায়।
সমাবেশ
দুটি, তিনটি চার বা পাঁচটি বিচ্ছিন্ন কন্ডাক্টরগুলি বিচ্ছিন্ন উপাদানটির সাথে সামঞ্জস্যপূর্ণ নন-হাইগ্রোস্কোপিক ফিলারগুলির সাথে একসাথে স্থাপন করা হয়।
অভ্যন্তরীণ গহ্বর
সমন্বয়টি পিভিসির একটি এক্সট্রুডেড স্তর দিয়ে আবৃত। বর্মযুক্ত ক্যাবলগুলির ক্ষেত্রে, যদি ক্যাবলের বাইরের আকৃতি কার্যত বৃত্তাকার থাকে তবে এই স্তরটি বাদ দেওয়া যেতে পারে।
রক্ষাকবচ
আইইসি ৬০৫০২-২ বা বিএস ৫৪৬৭, বিএস ৬৩৪৬ অনুযায়ী বেডিংয়ের উপর হেলিক্যালভাবে প্রয়োগ করা গ্যালভানাইজড স্টিলের তারগুলি। (একক কোর ক্যাবলগুলি অ্যালুমিনিয়াম তারের দ্বারা সুরক্ষিত হবে) ((SWA/AWA)
IEC 60502-1.STA অনুযায়ী মাল্টি-কোর ক্যাবলের বেডিংয়ের উপর হেলিক্যালভাবে প্রয়োগ করা ডাবল স্টিল টেপ
বাহ্যিক আবরণ
বাইরের গর্তটি আইইসি 60502-1, টাইপ 9 অনুযায়ী বিএস 7655 অনুযায়ী পিভিসি / এসটি 2 এক্সট্রুড করা হবে। বিশেষ ধরণের পিভিসি গর্ত উপাদান যেমন অগ্নি retardant পিভিসি, অ্যান্টি-টার্মিট এবং অ্যান্টি-রোজ্যান্ট পিভিসি, অতিবেগুনী পিভিসি,তেল প্রতিরোধী পিভিসি, ইত্যাদি অনুরোধে পাওয়া যায় অন্যান্য বিশেষ আবরণ উপাদান যেমন এলএলডিপিই, এমডিপিই, এইচডিপিই, এলএসএফ, সিপিই ইত্যাদি পাওয়া যায়।
ক্যাবল গিল্ডের শিখা পারফরম্যান্স
IEC 60332-3-22, IEC 60332-3-23 এবং IEC 60332-3-24 এর অগ্নি পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ক্যাবলগুলিকে বিশেষ অগ্নি retardant পিভিসি বাইরের sheath দিয়ে সরবরাহ করা যেতে পারে,এছাড়াও IEC 60502-1 অনুযায়ী Low Smoke Halogen Free (LSHF) উপাদান দিয়ে তারের সরবরাহ করতে পারেবিএস ৭২১১, বিএস ৬৭২৪ অথবা অন্য সমমানের মানদণ্ড।
স্ট্যান্ডার্ডঃ
আইইসি,বিএস,ভিডিই,এএস/এনজেডএস,আইসিইএ,জেআইএস ইত্যাদি,ক্রেতাদের প্রয়োজনীয় অন্যান্য মান অনুযায়ী বিশেষ পাওয়ার ক্যাবল ডিজাইন এবং উত্পাদন
প্রকার এবং নামঃ
| প্রকার |
নামকরণ |
অ্যাপ্লিকেশন |
| ভি ভি |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, পিভিসি আবৃত পাওয়ার ক্যাবল |
অভ্যন্তরীণ, টানেল বা তারের খাঁচায় স্থাপন করার জন্য, বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে অক্ষম
একক কোর ক্যাবল একটি চৌম্বকীয় নল মধ্যে স্থাপন করা অনুমোদিত নয়। |
| ভিএলভি |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, পিভিসি আবৃত পাওয়ার ক্যাবল |
| VY |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, পিই আবৃত পাওয়ার তারের |
| VLY |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি আইসোলেটেড, পিই গর্তযুক্ত পাওয়ার ক্যাবল |
| ভিভি২২ |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল |
ঘরের ভিতরে, ক্যাবল ট্র্যাঞ্চের একটি টানেল বা সরাসরি মাটিতে স্থাপন করার জন্য,
বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে সক্ষম।
একক কোর ক্যাবলটি চৌম্বকীয় নলটিতে স্থাপন করা যাবে না। |
| VLV22 |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, স্টিলের টেপ বর্মড, পিভিসি আবৃত পাওয়ার ক্যাবল |
| ভি ভি ২৩ |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিই আবৃত পাওয়ার ক্যাবল |
| VLV23 |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিই আবৃত পাওয়ার ক্যাবল |
| ভিভি৩২ |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, ইস্পাত তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার তারের |
অভ্যন্তরীণ, টানেল ক্যাবল খাঁজ, ভাল বা সরাসরি মাটিতে স্থাপন করার জন্য, বহন করতে সক্ষম
বাহ্যিক যান্ত্রিক শক্তি এবং নির্দিষ্ট টান শক্তি। |
| VLV32 |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, ইস্পাত তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল |
| ভিভি৩৩ |
তামার কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, ইস্পাত তারের বর্মযুক্ত, পিই আবৃত পাওয়ার তারের |
| VLV33 |
অ্যালুমিনিয়াম কন্ডাক্টর, পিভিসি বিচ্ছিন্ন, ইস্পাত তারের বর্মযুক্ত, পিই আবৃত পাওয়ার ক্যাবল |
প্রকার এবং নামঃ
| প্রকার |
নামকরণ |
অ্যাপ্লিকেশন |
| YJV |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, পিভিসি আবৃত পাওয়ার ক্যাবল |
অভ্যন্তরীণ, টানেল বা তারের খাঁচায় স্থাপন করার জন্য, বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে অক্ষম
একক কোর ক্যাবল একটি চৌম্বকীয় নল মধ্যে স্থাপন করা অনুমোদিত নয়। |
| YJLV |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJY |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, পিই আবৃত পাওয়ার ক্যাবল |
| YJJLY |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই আইসোলেটেড, পিই গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV22 |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
ঘরের ভিতরে, ক্যাবল ট্র্যাঞ্চের একটি টানেল বা সরাসরি মাটিতে স্থাপন করার জন্য,
বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে সক্ষম।
একক কোর ক্যাবলটি চৌম্বকীয় নলটিতে স্থাপন করা যাবে না। |
| YJLV22 |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV23 |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিই আবৃত পাওয়ার ক্যাবল |
| YJLV23 |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিই আবৃত পাওয়ার ক্যাবল |
| YJV32 |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার তারের |
অভ্যন্তরীণ, টানেল ক্যাবল খাঁজ, ভাল বা সরাসরি মাটিতে স্থাপন করার জন্য, বহন করতে সক্ষম
বাহ্যিক যান্ত্রিক শক্তি এবং নির্দিষ্ট টান শক্তি। |
| YJLV32 |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, ইস্পাত তারের বর্মযুক্ত, পিভিসি আবৃত পাওয়ার তারের |
| YJV33 |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের তারের বর্মযুক্ত, পিই-আচ্ছাদিত পাওয়ার তারের |
| YJLV33 |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, ইস্পাত তারের দ্বারা বর্মযুক্ত, পিই আবৃত পাওয়ার তারের |
ক্যাবল প্রযুক্তিগত তথ্য পত্র
| নং x মিমি2 |
পর্যায় |
নিরপেক্ষ/পৃথিবী |
অভ্যন্তরীণ গহ্বর |
বর্মযুক্ত |
বাহ্যিক আবরণ |
ক্যাবলের ওজন |
| কন্ডাক্টরের ব্যাস মিমি |
এক্সএলপিই এর বেধ মিমি |
কন্ডাক্টরের ব্যাস মিমি |
এক্সএলপিই এর বেধ মিমি |
বেধ মিমি |
তারের ব্যাসার্ধ
মিমি |
গর্তের বেধ মিমি |
সম্পূর্ণ ব্যাস মিমি |
YJV32 ((CU)
কেজি/কিমি |
YJLV32 ((AL)
কেজি/কিমি |
| ৪*১।5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| ৪*২।5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| ৪*৪ |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| ৪*৬ |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| ৪*১০ |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| ৪*১৬ |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| ৪*২৫ |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| ৪*৩৫ |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| ৪*৫০ |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| ৪*৭০ |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| ৪*৯৫ |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| ৪*১২০ |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| ৪*১৫০ |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| ৪*১৮৫ |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| ৪*২৪০ |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| ৪*৩০০ |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| ৩*২.৫+১*১।5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| ৩*৪+১*২।5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| ৩*৬+১*৪ |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| ৩*১০+১*৬ |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| ৩*৫০+১*২৫ |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| ৩*৭০+১*৩৫ |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| ৩*১২০+১*৭০ |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| ৩*১৫০+১*৭০ |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| ৩*১৮৫+১*৯৫ |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
নোটঃ
আইইসি ৬০৫০২-২ বা বিএস ৫৪৬৭, বিএস ৬৩৪৬ অনুসারে শয্যার উপর গ্যালভানাইজড স্টীল ওয়্যার প্রয়োগ করা হয়।
একক কোর ক্যাবলগুলি অ্যালুমিনিয়াম তারের দ্বারা সুরক্ষিত হবে)

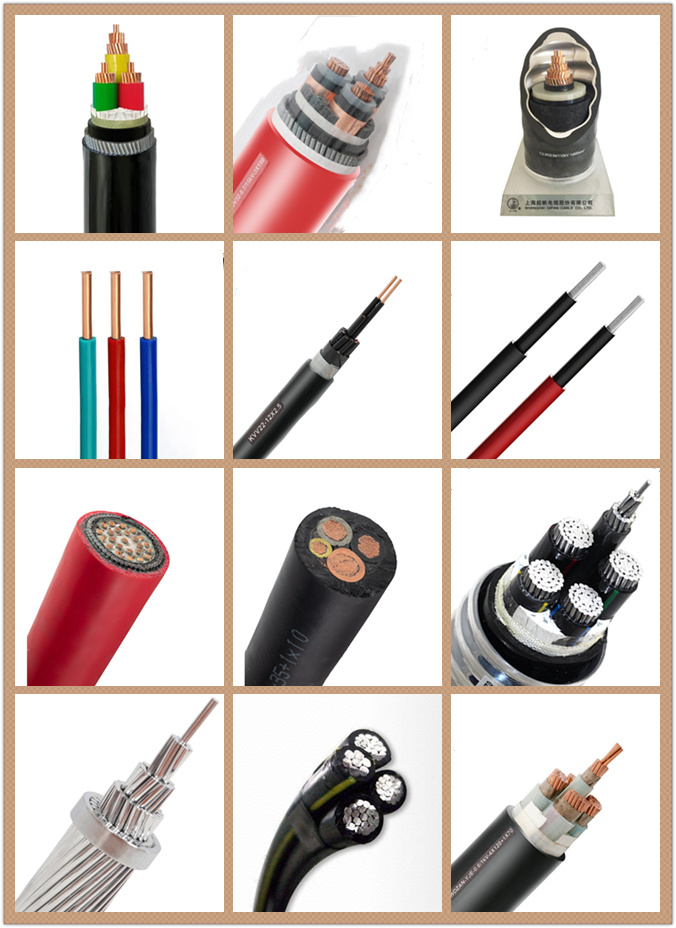

ফ্যাং ইউ (সাংহাই) এর পণ্যগুলি চারটি বিভাগকে অন্তর্ভুক্ত করেঃ পাওয়ার ক্যাবল, বৈদ্যুতিক সরঞ্জামের তার এবং তার, যোগাযোগের তার এবং খালি তার।
