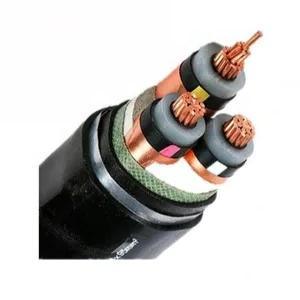

N2XSEY 11kV 22kV 33kV মিডিয়াম ভোল্টেজ কপার অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিই আইসোলেটেড বর্মড পাওয়ার ক্যাবল
1পণ্যের মান
এই পণ্যটি GB/T12706 অনুযায়ী তৈরি করা হয়েছে।2, আইইসি ৬০৫০২ এর সমতুল্য।2অথবা গ্রাহকের অনুরোধে বিএস, ডিআইএন, আইসিইএ স্ট্যান্ডার্ড।
2প্রয়োগ
পণ্যটি নামমাত্র পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ 3.6/6kv সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনে ব্যবহারের জন্য উপযুক্ত~২৬/৩৫kv।
3অপারেটিং বৈশিষ্ট্য
- নামমাত্র শক্তি-ফ্রিপ্যুয়েন্সি ভোল্টেজ U0/U: 3.6/6kv~২৬/৩৫kv।
- কন্ডাক্টরের সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রাঃ90oC.
- কন্ডাক্টরের সর্বাধিক শর্ট সার্কিট তাপমাত্রা 2500C অতিক্রম করবে না (5 সেকেন্ডের সর্বোচ্চ সময়কাল)
- ইনস্টলেশনের অধীনে পরিবেষ্টিত তাপমাত্রা 00C এর নিচে হওয়া উচিত নয়।
- একক কোর ক্যাবলের নমন ব্যাসার্ধ ক্যাবলের ব্যাসার্ধের ২০ গুণ কম হওয়া উচিত নয়।
মাল্টি-কোর ক্যাবলের বাঁক ব্যাসার্ধ ক্যাবলের ব্যাসের ১৫ গুণ কম হওয়া উচিত নয়।
4ভোল্টেজ, কোর এবং ট্রান্সসেকশন টেবিল
| পয়েন্ট |
ক্যাটাগরি এ,বি |
3.6/6kV |
৬/১০ কেভোল্ট |
8.7/15kV |
১২/২০ কেভি |
১৮/৩০ কিলোভোল্ট |
২১/৩৫ কিলোভোল্ট |
| ক্যাটাগরি এ,বি |
৬/৬ কিলোভোল্ট |
8.7/10kV |
১২/১৫ কিলোভোল্ট |
১৮/২০ কেভি |
- |
২৬/৩৫ কিলোভোল্ট |
| একক কোর |
মিমি2 |
২৫-১২০০ |
২৫-১২০০ |
৩৫-১২০০ |
৫০-১২০০ |
৫০-১২০০ |
৫০-১২০০ |
| তিন কোর |
মিমি2 |
২৫-৪০০ |
২৫-৪০০ |
৩৫-৪০০ |
৫০-৪০০ |
৫০-৪০০ |
৫০-৪০০ |
ক্যাটাগরি এ নামমাত্র ভোল্টেজের ক্যাবলটি এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে গ্রাউন্ডিং ত্রুটির সময়কাল 1 মিনিটের বেশি প্রয়োজন হয় না।গ্রাউন্ডিং ত্রুটির সময়কাল সাধারণত ১ ঘণ্টার বেশি হয় না, সর্বোচ্চ স্থায়ী সময় 8 ঘন্টা অতিক্রম করা উচিত নয়, বার্ষিক স্থল ত্রুটি স্থায়ী সময় মোট 125 ঘন্টা অতিক্রম করা উচিত নয়, বিভাগ C অন্তর্ভুক্ত সব সিস্টেম ক্যাটাগরি A এবং B আশা।
5প্রকার এবং নাম
| প্রকার |
নামকরণ |
অ্যাপ্লিকেশন |
| YJV |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,পিভিসি আবৃত পাওয়ার ক্যাবল |
ঘরের ভিতরে,টানেল বা তারের খাঁচায় স্থাপন করার জন্য,বাইরের যান্ত্রিক শক্তি সহ্য করতে পারে না। একক কোর তারের চৌম্বকীয় নল মধ্যে স্থাপন করা অনুমোদিত নয়। |
| YJLV |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJY |
তামার কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন,পিই আবৃত পাওয়ার ক্যাবল |
| YJLY |
অ্যালুমিনিয়াম কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন,পিই গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV22 |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
ঘরের ভিতরে,ক্যাবল খাঁচায় টানেল বা সরাসরি মাটিতে স্থাপন করার জন্য,বাইরের যান্ত্রিক শক্তি সহ্য করতে সক্ষম। একক কোর ক্যাবলকে চৌম্বকীয় নলগুলিতে স্থাপন করা অনুমোদিত নয়। |
| YJLV22 |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের টেপ বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV23 |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের টেপ প্যান্ট করা,পিই আবৃত পাওয়ার ক্যাবল |
| YJLV23 |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের টেপ বর্মযুক্ত,পিই গর্তযুক্ত পাওয়ার ক্যাবল |
| YJV32 |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের তারের বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
অভ্যন্তরীণ, টানেল তারের খাঁজ, ভাল বা সরাসরি মাটিতে স্থাপন করার জন্য, বাহ্যিক যান্ত্রিক শক্তি এবং নির্দিষ্ট টান শক্তি সহ্য করতে সক্ষম। |
| YJLV32 |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের তারের বর্মযুক্ত,পিভিসি আবৃত পাওয়ার ক্যাবল |
| YJV33 |
তামার কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,স্টিলের তারের বর্মযুক্ত,পিই আবৃত পাওয়ার ক্যাবল |
| YJLV33 |
অ্যালুমিনিয়াম কন্ডাক্টর,এক্সএলপিই বিচ্ছিন্ন,ইস্পাত তারের বর্মযুক্ত,পিই আবৃত পাওয়ার ক্যাবল |

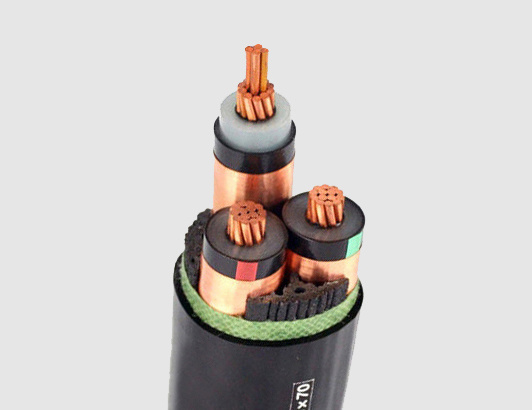

এক্সএলপিই ইনসুলেশন সহ বর্মযুক্ত 3-কোর ক্যাবল। নামমাত্র ভোল্টেজ 6/10 কেভি 6.35/11 কেভি
ক্যাবল তথ্য
|
কন্ডাক্টর
|
আইসোলেশন বেধ (মিমি)
|
তামার টেপ স্ক্রিন (প্রায়) (মিমি)
|
পিভিসি
বিছানার বেধ (মিমি)
|
বর্মযুক্ত তারের বাইরের ব্যাসার্ধ (মিমি)
|
গর্তের বেধ (মিমি)
|
বাইরের ব্যাসার্ধ (প্রায়) (মিমি)
|
তামার কোর ক্যাবলের ওজন (কেজি/কিমি)
|
অ্যালুমিনিয়াম কোর ক্যাবলের ওজন (কেজি/কিমি)
|
|
ক্রস সেকশন এলাকা (মিমি2)
|
কাঠামো
|
বাইরের ব্যাসার্ধ (মিমি)
|
|
25
|
কমপ্যাক্ট রাউন্ড
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
কমপ্যাক্ট রাউন্ড
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
কমপ্যাক্ট রাউন্ড
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
কমপ্যাক্ট রাউন্ড
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
কমপ্যাক্ট রাউন্ড
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
কমপ্যাক্ট রাউন্ড
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
কমপ্যাক্ট রাউন্ড
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
কমপ্যাক্ট রাউন্ড
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
কমপ্যাক্ট রাউন্ড
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
কমপ্যাক্ট রাউন্ড
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
কমপ্যাক্ট রাউন্ড
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
কমপ্যাক্ট রাউন্ড
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
