পরিচিতি

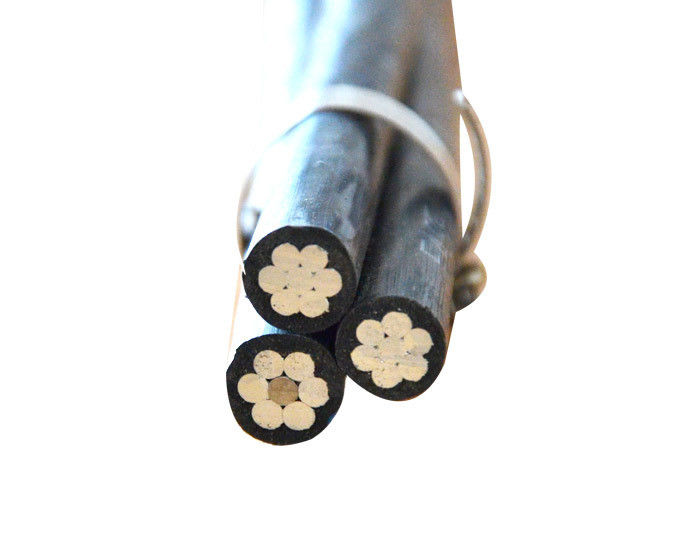

এবিসি ক্যাবলটি নিম্ন ভোল্টেজ (১৫০০ ভোল্ট) এয়ারহেড ট্রান্সমিশন লাইনের জন্য ব্যবহৃত হয়, ফেজ লাইনটি অ্যালুমিনিয়াম কন্ডাক্টর, পিই বা এক্সএলপিই বিচ্ছিন্ন, ফেজ লাইনের সংখ্যা হবে দুই বা তিন বা চার,নিরপেক্ষ লাইনটি অ্যালুমিনিয়াম কন্ডাক্টর ।, এটি খালি কন্ডাক্টর বা PE বা XLPE বিচ্ছিন্ন হতে পারে
বিশেষ উল্লেখ
স্ট্যান্ডার্ডঃ জাতীয় স্ট্যান্ডার্ড আইইসি এবং এএসটিএম
নামমাত্র ভোল্টেজঃ 0.6/1KV, 11KV, 33KV
নির্মাণ
ধাপের কন্ডাক্টরঃ অ্যালুমিনিয়াম স্ট্র্যাং ((AAC)
নিরপেক্ষ কন্ডাক্টরঃ অ্যালুমিনিয়াম স্ট্রেনড ((এএসি), অ্যালুমিনিয়াম খাদ স্ট্রেনড ((এএসি), অ্যালুমিনিয়াম কন্ডাক্টর স্টিল শক্তিশালী ((এসিএসআর)
আইসোলেশনঃ এক্সএলপিই বা পিই
অ্যাপ্লিকেশনঃ এই ক্যাবলগুলি 0.6/1KV পর্যন্ত ভোল্টেজ সহ বায়ু বিদ্যুৎ লাইন এবং কক্ষ প্রবেশের তারের জন্য ডিজাইন করা হয়েছে।
স্ট্রিট লাইটিং, আউটডোর লাইটিং এবং নির্মাণের জন্য অস্থায়ী পরিষেবাগুলির জন্য উর্ধ্বতন পরিষেবা অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা হয়, যা বৈদ্যুতিক তারের নেটগুলির নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করে।
১ প্রকার
ডুপ্লেক্স সার্ভিস ড্রপ, ট্রিপ্লেক্স সার্ভিস ড্রপ, চতুর্ভুজ সার্ভিস ড্রপ
একটি ডুপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃনির্মাণ স্থল,বাহির বা রাস্তার আলোতে সাময়িক সেবা প্রদানের জন্য 120 ভোল্টের বায়ু পরিষেবা সরবরাহ করা। সর্বাধিক 75 এর একটি কন্ডাক্টর তাপমাত্রায় 600 ভোল্ট বা তার কম সময়ে পরিষেবা দেওয়ার জন্য।
b ট্রিপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃইউলিটি লাইন থেকে ভোক্তার আবহাওয়ার দিকে বিদ্যুৎ সরবরাহ করা।৬০০ ভোল্ট বা তার কম (ফেজ টু ফেজ) এ কাজ করার জন্য PE আইসোলেশনের জন্য সর্বাধিক ৭৫ ডিগ্রি বা XLPE আইসোলেশনের জন্য সর্বাধিক ৯০ ডিগ্রি তাপমাত্রায় ।.
c কোয়াড্রপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃএটি সাধারণত একটি মেরু-মাউন্ট ট্রান্সফরমার থেকে সার্ভিস হেডের কাছে ব্যবহৃত হয় যেখানে সার্ভিস এন্ট্রি ক্যাবলের সাথে সংযোগ স্থাপন করা হয়।৬০০ ভোল্ট বা তার চেয়ে কম ভোল্টেজ এবং ধাপে ধাপে এবং কন্ডাক্টরের তাপমাত্রা PE বিচ্ছিন্ন কন্ডাক্টরদের জন্য ৭৫ বা XLPE বিচ্ছিন্ন কন্ডাক্টরদের জন্য ৯০ অতিক্রম না করে.
২ নির্মাণ
একটি ফেজ কন্ডাক্টর নির্মাণ:ফেস কন্ডাক্টরটি অ্যালুমিনিয়াম খাদ ১৩৫০-এইচ১৯ হার্ড টানা, সংকুচিত কনসেন্ট্রিক-লে-স্ট্র্যান্ডযুক্ত।
b নিরপেক্ষ কন্ডাক্টর নির্মাণ
নিম্নলিখিত নিরপেক্ষ কন্ডাক্টরগুলির সাথে ক্যাবল সেটগুলি পাওয়া যায়ঃ
অ্যালুমিনিয়াম কন্ডাক্টর, লেপযুক্ত ইস্পাত দ্বারা শক্তিশালী (এসিএসআর), কনসেন্ট্রিক-লে-স্ট্রেনড
অ্যালুমিনিয়াম খাদ ১৩৫০-এইচ১৯ হার্ড টানা, কনসেন্ট্রিক-লে-স্ট্রেনড
অ্যালুমিনিয়াম খাদ ৬২০১-টি৮১, কনসেন্ট্রিক-লে-স্ট্রেনড
c আইসোলেশন উপাদান
ফেজ কন্ডাক্টরের স্ট্যান্ডার্ড আইসোলেশন হল কালো কম ঘনত্বের ক্রস-লিঙ্কড পলিইথিলিন (এক্সএলপিই)
বিকল্পভাবে, 75°C তাপমাত্রা রেটিং সহ কালো রৈখিক নিম্ন ঘনত্বের পলিথিলিন (LDPE) নিরোধক অনুরোধে উপলব্ধ।
| ফেজ কন্ডাক্টর |
| নামমাত্র ক্রস সেকশন এলাকা |
এমএম২ |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| কোর সংখ্যা |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| ফ্যাজ কন্ডাক্টরের রুট/দিয়ামিটার |
|
৭/১।35 |
৭/১।7 |
৭/২।14 |
৭/২।54 |
৭/৩।0 |
১৯/২।16 |
১৯/২।54 |
১৯/২।86 |
| কম্প্যাক্টড কন্ডাক্টরের আনুমানিক ব্যাসার্ধ |
মিমি |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| আইসোলেশনের নামমাত্র বেধ |
মিমি |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| ফ্যাজ কোর ব্যাসার্ধ |
মিমি |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| সর্বোচ্চ ডিসি প্রতিরোধ 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| ফেজ কোর এর আনুমানিক ওজন |
কেজি/কিমি |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| মেসেঞ্জার কন্ডাক্টর |
| নামমাত্র ক্রস সেকশন এলাকা |
এমএম২ |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| কোর সংখ্যা |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| ফ্যাজ কন্ডাক্টরের রুট/দিয়ামিটার |
|
৭/১।35 |
৭/১।7 |
৭/২।14 |
৭/২।54 |
৭/৩।0 |
১৯/২।16 |
১৯/২।52 |
১৯/২।82 |
| মেসেঞ্জার কোর এর আনুমানিক ব্যাসার্ধ |
মিমি |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| সর্বোচ্চ ডিসি প্রতিরোধ 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| মেসেঞ্জার কোর এর আনুমানিক ওজন |
কেজি/কিমি |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| ব্রেকিং লোড |
কেএন |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| সম্পূর্ণ ক্যাবল |
| আনুমানিক ব্যাসার্ধ |
মিমি |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| আনুমানিক ওজন |
কেজি/কিমি |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| প্যাকিংয়ের দৈর্ঘ্য |
এম/ড্রাম |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
