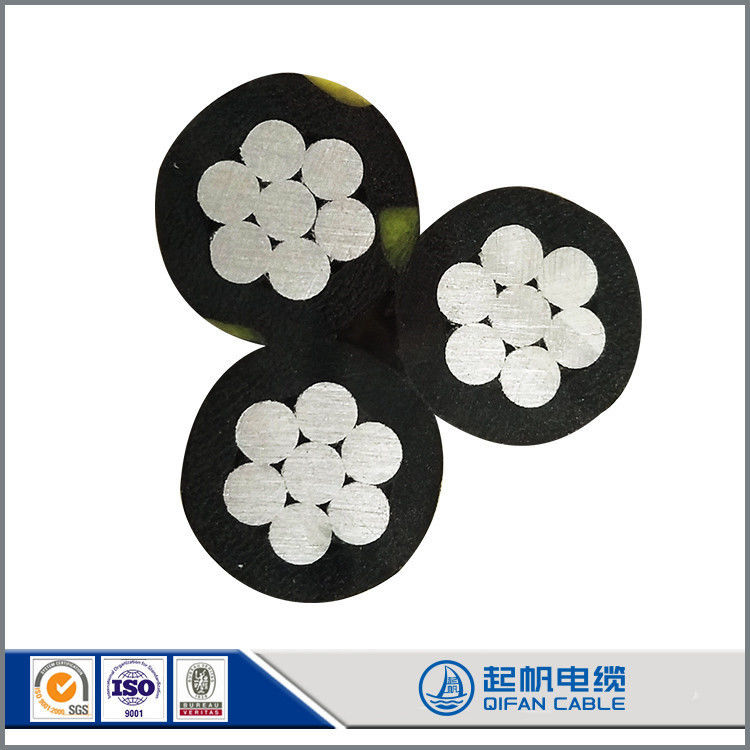

0.6/1kV নিম্ন ভোল্টেজ ওভারহেড এবিসি ক্যাবল
পরিচিতি
এবিসি ক্যাবলটি নিম্ন ভোল্টেজ (১৫০০ ভোল্ট) এয়ারহেড ট্রান্সমিশন লাইনের জন্য ব্যবহৃত হয়, ফেজ লাইনটি অ্যালুমিনিয়াম কন্ডাক্টর, পিই বা এক্সএলপিই বিচ্ছিন্ন, ফেজ লাইনের সংখ্যা হবে দুই বা তিন বা চার,নিরপেক্ষ লাইনটি অ্যালুমিনিয়াম কন্ডাক্টর ।, এটি খালি কন্ডাক্টর বা PE বা XLPE বিচ্ছিন্ন হতে পারে
বিশেষ উল্লেখ
স্ট্যান্ডার্ডঃ জাতীয় স্ট্যান্ডার্ড আইইসি এবং এএসটিএম
নামমাত্র ভোল্টেজঃ 0.6/1KV, 11KV, 33KV
নির্মাণ
ধাপের কন্ডাক্টরঃ অ্যালুমিনিয়াম স্ট্র্যাং ((AAC)
নিরপেক্ষ কন্ডাক্টরঃ অ্যালুমিনিয়াম স্ট্রেনড ((এএসি), অ্যালুমিনিয়াম খাদ স্ট্রেনড ((এএসি), অ্যালুমিনিয়াম কন্ডাক্টর স্টিল শক্তিশালী ((এসিএসআর)
আইসোলেশনঃ এক্সএলপিই বা পিই
অ্যাপ্লিকেশনঃ এই ক্যাবলগুলি 0.6/1KV পর্যন্ত ভোল্টেজ সহ বায়ু বিদ্যুৎ লাইন এবং কক্ষ প্রবেশের তারের জন্য ডিজাইন করা হয়েছে।
স্ট্রিট লাইটিং, আউটডোর লাইটিং এবং নির্মাণের জন্য অস্থায়ী পরিষেবাগুলির জন্য উর্ধ্বতন পরিষেবা অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা হয়, যা বৈদ্যুতিক তারের নেটগুলির নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করে।
১ প্রকার
ডুপ্লেক্স সার্ভিস ড্রপ, ট্রিপ্লেক্স সার্ভিস ড্রপ, চতুর্ভুজ সার্ভিস ড্রপ
একটি ডুপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃনির্মাণ স্থল,বাহির বা রাস্তার আলোতে সাময়িক সেবা প্রদানের জন্য 120 ভোল্টের বায়ু পরিষেবা সরবরাহ করা। সর্বাধিক 75 এর একটি কন্ডাক্টর তাপমাত্রায় 600 ভোল্ট বা তার কম সময়ে পরিষেবা দেওয়ার জন্য।
b ট্রিপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃইউলিটি লাইন থেকে ভোক্তার আবহাওয়ার দিকে বিদ্যুৎ সরবরাহ করা।৬০০ ভোল্ট বা তার কম (ফেজ টু ফেজ) এ কাজ করার জন্য PE আইসোলেশনের জন্য সর্বাধিক ৭৫ ডিগ্রি বা XLPE আইসোলেশনের জন্য সর্বাধিক ৯০ ডিগ্রি তাপমাত্রায় ।.
c কোয়াড্রপ্লেক্স সার্ভিস ড্রপ
অ্যাপ্লিকেশনঃএটি সাধারণত একটি মেরু-মাউন্ট ট্রান্সফরমার থেকে সার্ভিস হেডের কাছে ব্যবহৃত হয় যেখানে সার্ভিস এন্ট্রি ক্যাবলের সাথে সংযোগ স্থাপন করা হয়।৬০০ ভোল্ট বা তার চেয়ে কম ভোল্টেজ এবং ধাপে ধাপে এবং কন্ডাক্টরের তাপমাত্রা PE বিচ্ছিন্ন কন্ডাক্টরদের জন্য ৭৫ বা XLPE বিচ্ছিন্ন কন্ডাক্টরদের জন্য ৯০ অতিক্রম না করে.
২ নির্মাণ
একটি ফেজ কন্ডাক্টর নির্মাণ:ফেস কন্ডাক্টরটি অ্যালুমিনিয়াম খাদ ১৩৫০-এইচ১৯ হার্ড টানা, সংকুচিত কনসেন্ট্রিক-লে-স্ট্র্যান্ডযুক্ত।
b নিরপেক্ষ কন্ডাক্টর নির্মাণ
নিম্নলিখিত নিরপেক্ষ কন্ডাক্টরগুলির সাথে ক্যাবল সেটগুলি পাওয়া যায়ঃ
অ্যালুমিনিয়াম কন্ডাক্টর, লেপযুক্ত ইস্পাত দ্বারা শক্তিশালী (এসিএসআর), কনসেন্ট্রিক-লে-স্ট্রেনড
অ্যালুমিনিয়াম খাদ ১৩৫০-এইচ১৯ হার্ড টানা, কনসেন্ট্রিক-লে-স্ট্রেনড
অ্যালুমিনিয়াম খাদ ৬২০১-টি৮১, কনসেন্ট্রিক-লে-স্ট্রেনড
c আইসোলেশন উপাদান
ফেজ কন্ডাক্টরের স্ট্যান্ডার্ড আইসোলেশন হল কালো কম ঘনত্বের ক্রস-লিঙ্কড পলিইথিলিন (এক্সএলপিই)
বিকল্পভাবে, 75°C তাপমাত্রা রেটিং সহ কালো রৈখিক নিম্ন ঘনত্বের পলিথিলিন (LDPE) নিরোধক অনুরোধে উপলব্ধ।
| ফেজ কন্ডাক্টর |
| নামমাত্র ক্রস সেকশন এলাকা |
এমএম২ |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| কোর সংখ্যা |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| ফ্যাজ কন্ডাক্টরের রুট/দিয়ামিটার |
|
৭/১।35 |
৭/১।7 |
৭/২।14 |
৭/২।54 |
৭/৩।0 |
১৯/২।16 |
১৯/২।54 |
১৯/২।86 |
| কম্প্যাক্টড কন্ডাক্টরের আনুমানিক ব্যাসার্ধ |
মিমি |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| আইসোলেশনের নামমাত্র বেধ |
মিমি |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| ফ্যাজ কোর ব্যাসার্ধ |
মিমি |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| সর্বোচ্চ ডিসি প্রতিরোধ 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| ফেজ কোর এর আনুমানিক ওজন |
কেজি/কিমি |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| মেসেঞ্জার কন্ডাক্টর |
| নামমাত্র ক্রস সেকশন এলাকা |
এমএম২ |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| কোর সংখ্যা |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| ফ্যাজ কন্ডাক্টরের রুট/দিয়ামিটার |
|
৭/১।35 |
৭/১।7 |
৭/২।14 |
৭/২।54 |
৭/৩।0 |
১৯/২।16 |
১৯/২।52 |
১৯/২।82 |
| মেসেঞ্জার কোর এর আনুমানিক ব্যাসার্ধ |
মিমি |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| সর্বোচ্চ ডিসি প্রতিরোধ 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| মেসেঞ্জার কোর এর আনুমানিক ওজন |
কেজি/কিমি |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| ব্রেকিং লোড |
কেএন |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| সম্পূর্ণ ক্যাবল |
| আনুমানিক ব্যাসার্ধ |
মিমি |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| আনুমানিক ওজন |
কেজি/কিমি |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| প্যাকিংয়ের দৈর্ঘ্য |
এম/ড্রাম |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------আমাদের বৈশিষ্ট্য------
- অভিজ্ঞ প্রযুক্তিগত দলের সাথে আমদানিকৃত সরঞ্জাম
কোম্পানিটির তিনটি কারখানা রয়েছে এবং এতে ৩০৪৮ জন কর্মচারী রয়েছে যাদের মধ্যে ২০৬ জন প্রকৌশলী রয়েছে। কারখানাটিতে নেহফ তামার অঙ্কন লাইন সহ আমদানিকৃত উত্পাদন লাইনগুলির একটি সিরিজ রয়েছে,ট্রোস্টার জার্মানি এবং মেইলফার ফিনল্যান্ড 500 কেভি ভিসিভি লাইন, পুরটিয়ার ফ্রান্স, স্ক্যাট জার্মানি, ক্যাবাল স্পেনের স্ট্র্যান্ডিং মেশিন, 220 কেভি এবং 35 কেভি উত্পাদন লাইন প্লাস জার্মানি থেকে সিকোরা এক্স - রায় 8000 অন-লাইন অদ্ভুততা পরিমাপ ইউনিট
- সম্পূর্ণ সার্টিফিকেশন ব্যবস্থা
কিফান কেবল আইএসও 9001, আইএসও 14001, ওএইচএসএএস 18001 পেয়েছে। উদ্ভিদটি টিইউভি, ভিডিই, ইউএল, সিই, এসএএ, বিএস ইত্যাদি শংসাপত্র পাস করেছে।
- নিখুঁত উৎপাদন ব্যবস্থা
কিফান ক্যাবল পণ্যগুলি এলভি পাওয়ার ক্যাবল, এমভি পাওয়ার ক্যাবল, এইচভি এবং ইএইচভি পাওয়ার ক্যাবল, এবিসি ক্যাবল, এসিএসআর/এএসি/এএসি/এএএসি/এসিএআর/ওপিজিডাব্লু, সাবমেরিন ক্যাবল, নিয়ন্ত্রণ ক্যাবল, যন্ত্রপাতি ক্যাবল, বিল্ডিং তার,নমনীয় রাবারের তার, অগ্নিনির্বাপক তার, পুনর্নবীকরণযোগ্য তার, সৌর তার, শিল্প তার, ল্যান তার, সমাক্ষ তার ইত্যাদি।
- পারফেক্ট বিক্রয় সেবা ব্যবস্থা
Qifan Cable OEM / ODM পরিষেবা, একাধিক পণ্য, দক্ষ রপ্তানি বিক্রয় প্রকৌশলী দল, যুক্তিসঙ্গত মূল্য, নির্ভরযোগ্য গুণমান, বন্ধুত্বপূর্ণ পরিষেবা সরবরাহ করতে পারে। Qifan সর্বদা আপনার সেরা পছন্দ।
প্রধান পণ্যঃ ২২০ কিলোওয়াট ও তার কম শক্তির তার, কাঁচা আবরণযুক্ত তার, ফোটোভোলটাইক তার, বিশেষ ফোটোভোলটাইক তার, নিয়ন্ত্রণ তার, কম্পিউটার তার, ইস্পাত কোর অ্যালুমিনিয়াম স্ট্র্যান্ডড তার,প্রি-ব্রাঞ্চ ক্যাবল, নিম্ন ভোল্টেজ হ্যালোজেন মুক্ত পরিবেশ বান্ধব তার, কয়লা খনির তার, ফ্লোরোসিলিকন নিরোধক উচ্চ তাপমাত্রা প্রতিরোধী তার, ঢাল তার, জাহাজের বৈদ্যুতিক সরঞ্জাম জন্য তার,ফটোইলেকট্রিক কম্পোজিট ক্যাবল, উচ্চ-শক্তির টানা তারগুলি, ফোটোভোলটাইক সিস্টেমের জন্য তারগুলি, 3kv এবং তার কম এসি নামমাত্র ভোল্টেজ সহ রেল ট্রানজিট যানবাহনের জন্য তারগুলি, স্থানীয় এলাকা নেটওয়ার্ক তারগুলি, ইনভার্টার তারগুলি,রেডিও ফ্রিকোয়েন্সি ক্যাবল, পারমাণবিক বিদ্যুৎ কেন্দ্রের তার, বন্দর যন্ত্রপাতি তার, খনিজ নিরোধক তার, সাবমেরিন তার এবং 100 টিরও বেশি জাতের
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ আমি কখন দাম পেতে পারি?
আমরা সাধারণত আপনার তদন্ত পাওয়ার পরে 12 ঘন্টার মধ্যে উদ্ধৃতি দিই। আপনি যদি দাম পেতে খুব জরুরি হন তবে দয়া করে আমাদের কল করুন বা আপনার ইমেলটিতে আমাদের জানান যাতে আমরা আপনার তদন্তকে অগ্রাধিকার হিসাবে বিবেচনা করতে পারি।
প্রশ্ন 2: আমি কিভাবে আপনার গুণমান পরীক্ষা করার জন্য একটি নমুনা পেতে পারি?
মূল্য নিশ্চিতকরণের পরে, আপনি আমাদের গুণমান পরীক্ষা করার জন্য নমুনাগুলির জন্য অনুরোধ করতে পারেন। নমুনা বিনামূল্যে, তবে মালবাহী চার্জ প্রদান করা উচিত।
প্রশ্ন 3: আমি কতক্ষণ নমুনা পেতে আশা করতে পারি?
আপনি মালবাহী চার্জ পরিশোধ এবং আমাদের নিশ্চিত ফাইল পাঠানোর পরে, নমুনা 3-7 দিনের মধ্যে ডেলিভারি জন্য প্রস্তুত হবে।
নমুনা এক্সপ্রেস দ্বারা আপনাকে পাঠানো হবে এবং 3 ~ 5 দিনের মধ্যে পৌঁছাবে।
প্রশ্ন 4: ভর উত্পাদনের জন্য নেতৃত্বের সময় সম্পর্কে কি?
সত্যি বলতে, এটা অর্ডার পরিমাণ এবং আপনি অর্ডার স্থান ঋতু উপর নির্ভর করে. সেরা রেকর্ড আমরা রাখা 10 কিলোমিটার ক্যাবল এক সপ্তাহের মধ্যে বিতরণ করা হয়. সাধারণভাবে বলতে,আমরা আপনাকে পরামর্শ দিচ্ছি যে আপনি আপনার দেশে পণ্য পেতে চান তারিখের দুই মাস আগে তদন্ত শুরু করুন.
ওভারহেড এরিয়াল ব্যান্ডেলড ক্যাবল (এবিসি ক্যাবল) হল একটি ধরনের পাওয়ার ডিস্ট্রিবিউশন ক্যাবল যা ওভারহেড ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।এটি সাধারণত বাসস্থানগুলিতে বিদ্যুৎ সরবরাহের জন্য বৈদ্যুতিক বিতরণ নেটওয়ার্কগুলিতে ব্যবহৃত হয়এবিসি ক্যাবলের কিছু মূল বৈশিষ্ট্য এবং বৈশিষ্ট্য এখানে দেওয়া হল:
কনফিগারেশনঃ এবিসি ক্যাবল একাধিক বিচ্ছিন্ন কন্ডাক্টর সমন্বিত একটি নিরপেক্ষ বার্তাবাহক তারের সাথে একত্রিত। কন্ডাক্টর সাধারণত অ্যালুমিনিয়াম বা তামা তৈরি করা হয়,যখন বার্তাবাহক তারের সাধারণত ইস্পাত বা অ্যালুমিনিয়াম খাদ তৈরি করা হয়. ব্যাণ্ডেড কনফিগারেশন যান্ত্রিক শক্তি প্রদান করে, লাইভ কন্ডাক্টরগুলির সাথে যোগাযোগের ঝুঁকি হ্রাস করে এবং ইনস্টলেশনকে সহজ করে তোলে।
বিচ্ছিন্নতাঃ এবিসি তারের কন্ডাক্টরগুলি বৈদ্যুতিক বিচ্ছিন্নতা প্রদান এবং বহিরাগত পরিবেশগত কারণগুলির বিরুদ্ধে রক্ষা করার জন্য বিচ্ছিন্ন।আইসোলেশনটি সাধারণত ক্রস-লিঙ্কড পলিথিলিন (এক্সএলপিই) বা উচ্চ ঘনত্বের পলিথিলিন (এইচডিপিই) এর মতো উপকরণ থেকে তৈরি হয়এই উপকরণগুলি চমৎকার বৈদ্যুতিক বৈশিষ্ট্য, স্থায়িত্ব, এবং আর্দ্রতা, ইউভি বিকিরণ, এবং কঠোর আবহাওয়া অবস্থার প্রতিরোধের প্রস্তাব।
ভোল্টেজ রেটিংঃ এবিসি ক্যাবল বিভিন্ন অ্যাপ্লিকেশন অনুসারে বিভিন্ন ভোল্টেজ রেটিংগুলিতে উপলব্ধ। সাধারণ ভোল্টেজ রেটিংগুলির মধ্যে রয়েছে 0.6/1kV, 10kV এবং 20kV,বৈদ্যুতিক বিতরণ ব্যবস্থার বিশেষ প্রয়োজনীয়তার উপর নির্ভর করে.
উপকারিতাঃ এবিসি ক্যাবল ঐতিহ্যগত খালি কন্ডাক্টর সিস্টেমের তুলনায় বেশ কয়েকটি সুবিধা প্রদান করে। এর মধ্যে বিদ্যুতের ক্ষতি হ্রাস, নিরোধক কারণে উন্নত নিরাপত্তা, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা,এবং চ্যালেঞ্জিং পরিবেশগত অবস্থার মধ্যে উন্নত নির্ভরযোগ্যতা.
ইনস্টলেশনঃ এবিসি ক্যাবলটি সাধারণত মেরু বা টাওয়ারের মতো ওভারহেড সমর্থন কাঠামোর উপর ইনস্টল করা হয়। বন্ডেড কনফিগারেশন সহজ ইনস্টলেশনের অনুমতি দেয়,যেহেতু একাধিক কন্ডাক্টর একসাথে ইনস্টল করা যেতে পারেঅতিরিক্তভাবে, নিরপেক্ষ বার্তাবাহক তারের যান্ত্রিক সমর্থন প্রদান করে এবং কন্ডাক্টরগুলির স্যাগ হ্রাস করে।
অ্যাপ্লিকেশনঃ এবিসি তারের সাধারণত আবাসিক এলাকায় বিদ্যুৎ বিতরণের জন্য ব্যবহৃত হয়, গ্রামীণ এলাকায়, এবং যেখানে ওভারহেড ইনস্টলেশন পছন্দ করা হয়।এটি উভয় স্বল্প দূরত্ব এবং দীর্ঘ দূরত্ব শক্তি বিতরণ জন্য উপযুক্ত, বিদ্যুৎ নেটওয়ার্কগুলির জন্য খরচ কার্যকর সমাধান প্রদান করে।
